Mô tả sản phẩm
Khối ổ trục vít bi BK và BF đóng vai trò là bộ phận hỗ trợ cốt lõi cho hoạt động của vít bi. Với thiết kế cấu trúc được tiêu chuẩn hóa, chúng có thể lắp đặt bằng vít bi có thông số kỹ thuật khác nhau. Các khối này chịu được tải trọng hướng tâm và hướng trục một cách đáng tin cậy, giảm thiểu hiện tượng tác động của vít bi và đảm bảo độ chính xác khi truyền. Với việc lắp đặt dễ dàng, chúng phù hợp với các máy công cụ chính xác, thiết bị tự động và các ứng dụng tương tự, cung cấp sự hỗ trợ đáng tin cậy để vận hành vít bi hiệu quả.
Thuận lợi
Định vị chính xác
Cung cấp hỗ trợ chính xác cho vít, kiểm soát độ lệch và giả mạo đến mức micron, đảm bảo định vị chính xác cao của thiết bị.
Độ cứng và độ ổn định
Độ cứng mạnh, chịu được lực dọc trục và hướng tâm lớn, giảm độ rung và biến dạng của trục vít, đảm bảo truyền trơn tru.
Bền và{0}}chống ăn mòn
Các thành phần chính được làm bằng vật liệu chống mài mòn-được xử lý đặc biệt để thích ứng với môi trường ẩm ướt, axit và kiềm, có độ bền cao.
Thích ứng với tốc độ cao
Áp dụng công nghệ tiên tiến, có khả năng thích ứng với hàng nghìn-vòng quay tốc độ cao của trục vít, giảm nhiệt, đáp ứng nhu cầu của thiết bị-tốc độ cao.
Lắp đặt và bảo trì thuận tiện
Cấu trúc nhỏ gọn, lắp đặt đa dạng, lắp ráp nhanh; bảo trì định kỳ đơn giản, giảm chi phí và thời gian ngừng hoạt động.
Hiệu suất truyền tải cao
Độ chính xác cao và ma sát thấp với vít, hiệu suất truyền trên 90%, hiệu quả tiết kiệm năng lượng tốt.
Thông tin sản phẩm
|
Tên sản phẩm |
Khối ổ bi vít |
|
Vật liệu |
45 #, thép chịu lực |
|
Ứng dụng |
Máy công cụ, thiết bị tự động hóa, hàng không vũ trụ, quân sự, sản xuất chất bán dẫn, thiết bị y tế và dụng cụ đo lường chính xác. |
|
Đặc điểm kỹ thuật |
BKBF10, BKBF12, BKBF15, BKBF20, BKBF25, BKBF30 |
|
Bao bì |
Đóng gói trong túi nhựa hoặc hộp gỗ. |
|
Thời gian giao hàng |
Theo yêu cầu của khách hàng. |
Thông tin sản phẩm

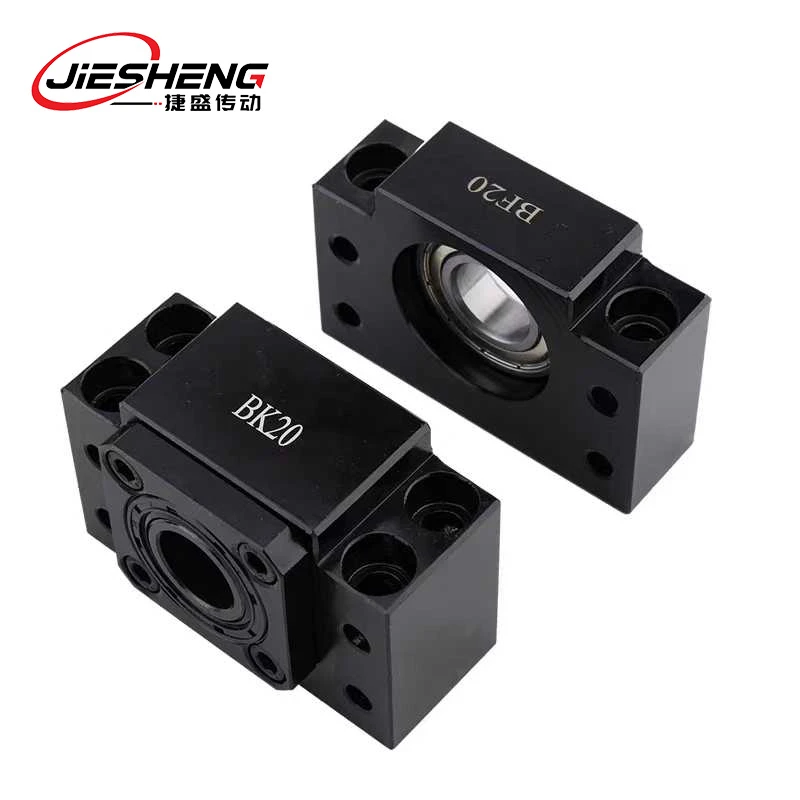

Sự khác biệt giữa các khối ổ trục vít bi BKBF
|
So sánh sản phẩm |
Loại BK (Hỗ trợ đầu cố định)
|
Loại BF (Hỗ trợ đầu nổi)
|
|
Hình ảnh sản phẩm |
 |
 |
| Kiểm soát dịch chuyển trục | Sử dụng cấu trúc khóa cứng để hạn chế hoàn toàn chuyển động dọc trục của vít me, đảm bảo vị trí đầu cuối cố định mà không bị tác động trục. | Kết hợp khe hở trục được thiết kế sẵn-, cho phép vít me chuyển động dọc trục linh hoạt. Tự động điều chỉnh vị trí bằng sự giãn nở/co lại do nhiệt mà không bị ràng buộc cứng nhắc. |
| Ứng dụng cốt lõi | Thích hợp cho các thiết bị yêu cầu định vị trục vít tuyệt đối, chẳng hạn như trục cấp liệu trong máy khoan có độ chính xác nhỏ hoặc cơ cấu cấp liệu tự động với các hành trình cố định, trong đó việc duy trì độ chính xác định vị vít là rất quan trọng; | Thích hợp cho các trường hợp có khả năng mở rộng trục của vít me, chẳng hạn như-hệ thống truyền động trục chính tốc độ cao, mô-đun tuyến tính hành trình dài-và thiết bị cắt laser-có độ chính xác cao. Cần thiết cho việc bù dịch chuyển để ngăn ngừa biến dạng nhiệt ảnh hưởng đến độ chính xác. |
| Khả năng chịu tải | Có khả năng chịu đồng thời cả tải trọng hướng trục và hướng tâm. Cấu trúc hỗ trợ cứng nhắc chống lại lực hai chiều trong quá trình vận hành vít, đảm bảo độ ổn định truyền động; | Chủ yếu xử lý tải trọng hướng tâm để chống lại hiện tượng đảo hướng tâm của trục vít đồng thời cho phép chuyển động dọc trục không bị hạn chế, đảm bảo không có thêm ứng suất trong quá trình giãn nở/co lại trục vít. |
| Khả năng tương thích giãn nở nhiệt | :Do thiếu không gian điều chỉnh trục, nó không thể điều chỉnh sự giãn nở nhiệt do ma sát hoặc thay đổi nhiệt độ môi trường trong quá trình vận hành trục vít. Nó dễ bị ảnh hưởng bởi ứng suất nhiệt ảnh hưởng đến độ chính xác và do đó không phù hợp với-tốc độ cao, hành trình dài- hoặc các hệ thống có nhiệt độ dao động đáng kể. | Tích cực điều chỉnh sự giãn nở nhiệt của trục vít thông qua cấu trúc nổi, giảm thiểu tác động của ứng suất nhiệt lên độ chính xác của truyền động. Một lựa chọn phổ biến cho các hệ thống-có độ chính xác cao,-tốc độ cao yêu cầu bù nhiệt. |
Kịch bản ứng dụng khối ổ trục vít bi BK/BF
Lĩnh vực máy công cụ CNC chính xác
- Thiết bị tương thích: Trục cấp liệu của trung tâm gia công đứng, tháp máy tiện nhỏ, bàn làm việc của máy mài chính xác
- Logic lựa chọn: Đối với các hành trình ngắn không giãn nở nhiệt, chọn BK; đối với những hành trình dài có sự giãn nở nhiệt-tốc độ cao, hãy chọn BF.
Lĩnh vực thiết bị tự động hóa công nghiệp
- Thiết bị tương thích: Mô-đun tuyến tính hành trình ngắn-, robot có vị trí-cố định, bộ nạp tự động
- Logic lựa chọn: Đối với các ứng dụng hành trình ngắn-cần khóa trục, hãy sử dụng BK; đối với-đột quỵ/cao-bắt đầu tần số dài-dừng giãn nở nhiệt, hãy sử dụng BF.
Lĩnh vực thiết bị bán dẫn điện tử
- Thiết bị tương thích: Trục khoan hành trình ngắn -PCB, cơ cấu ép đóng gói chip, bệ kiểm tra tấm bán dẫn
Logic lựa chọn: Để định vị chính xác hành trình-ngắn, hãy sử dụng BK; đối với biến dạng nhiệt-hành trình dài/biến dạng nhiệt tốc độ-cao, hãy sử dụng BF.
Lĩnh vực thiết bị y tế
- Thiết bị tương thích: Bơm truyền dịch y tế, ray dẫn hướng siêu âm nhỏ, cánh tay robot phẫu thuật hành trình ngắn-
- Logic lựa chọn: BK để khóa ổn định hành trình ngắn-; BF dành cho các ứng dụng vi sai nhiệt hành trình dài-CT/MRI lớn.
Lĩnh vực gia công hạng nặng và thiết bị laser
- Thiết bị tương thích: Bàn làm việc của máy khắc laser, cơ cấu cấp liệu phanh ép nhỏ, trục quay ngắn của máy phay nặng
- Logic lựa chọn: BK dành cho các ứng dụng-hành trình ngắn yêu cầu hỗ trợ cứng nhắc; BF dành cho chùm tia hành trình dài/máy laser tốc độ cao-có giãn nở nhiệt.
Lĩnh vực thiết bị năng lượng mới
- Thiết bị tương thích: Trục xoay hành trình ngắn-cho pin lithium, dây chuyền lắp ráp trạm cố định-quang điện, máy ép cuộn nhỏ
- Logic lựa chọn: BK cho các ứng dụng hành trình ngắn-yêu cầu cố định trục; BF dành cho máy cán hành trình dài-/thiết bị bán dẫn silicon tốc độ cao-có khả năng sinh nhiệt.
Thông số kỹ thuật
|
Mẫu số |
D1 |
L |
L1 |
L2 |
L3 |
C1 |
C2 |
B |
H |
b±0.02 |
h±0.02 |
B1 |
H1 |
E |
P |
d2 |
X |
Y |
Z |
|
BK10 |
10 |
25 |
5 |
29 |
5 |
13 |
6 |
60 |
39 |
30 |
22 |
34 |
32.5 |
15 |
46 |
5.5 |
6.6 |
10.8 |
5 |
|
BK12 |
12 |
25 |
5 |
29 |
5 |
13 |
6 |
60 |
43 |
30 |
25 |
34 |
32.5 |
18 |
46 |
5.5 |
6.6 |
10.8 |
1.5 |
|
BK15 |
15 |
27 |
6 |
32 |
6 |
15 |
6 |
70 |
48 |
35 |
28 |
40 |
38 |
18 |
54 |
5.5 |
6.6 |
11 |
65 |
|
BK17 |
17 |
35 |
9 |
44 |
7 |
19 |
8 |
86 |
64 |
43 |
39 |
50 |
55 |
28 |
68 |
6.6 |
9 |
14 |
8.5 |
|
BK20 |
20 |
35 |
8 |
43 |
8 |
19 |
8 |
88 |
60 |
44 |
34 |
52 |
50 |
22 |
70 |
6.6 |
9 |
14 |
8.5 |
|
BK25 |
25 |
42 |
12 |
54 |
9 |
22 |
10 |
106 |
80 |
53 |
48 |
64 |
70 |
33 |
85 |
9 |
11 |
17.5 |
11 |
|
BK30 |
30 |
45 |
14 |
61 |
9 |
23 |
11 |
128 |
89 |
64 |
51 |
76 |
78 |
33 |
102 |
11 |
14 |
20 |
13 |
|
BK35 |
35 |
50 |
14 |
67 |
12 |
26 |
12 |
140 |
96 |
70 |
52 |
88 |
79 |
35 |
114 |
11 |
14 |
20 |
13 |
|
BK40 |
40 |
61 |
18 |
76 |
15 |
33 |
14 |
160 |
110 |
80 |
60 |
100 |
90 |
37 |
130 |
14 |
18 |
26 |
17.5 |
|
Mẫu số |
d1 |
L |
B |
H |
b±0.02 |
h±0.02 |
B1 |
H1 |
E |
P |
d2 |
X |
Y |
z |
|
BF10 |
8 |
20 |
60 |
39 |
30 |
22 |
34 |
32.5 |
15 |
46 |
5.5 |
6.6 |
10.8 |
5 |
|
BF12 |
10 |
20 |
60 |
43 |
30 |
25 |
34 |
32.5 |
18 |
46 |
5.5 |
6.6 |
10.8 |
1.5 |
|
BF15 |
15 |
20 |
70 |
48 |
35 |
28 |
40 |
38 |
18 |
54 |
5.5 |
6.6 |
11 |
6.5 |
|
BF17 |
17 |
23 |
86 |
64 |
43 |
39 |
50 |
55 |
28 |
68 |
6.6 |
9 |
14 |
8.5 |
|
BF20 |
20 |
26 |
88 |
60 |
44 |
34 |
52 |
50 |
22 |
70 |
6.6 |
9 |
14 |
8.5 |
|
BF25 |
25 |
30 |
106 |
80 |
53 |
48 |
64 |
70 |
33 |
85 |
9 |
11 |
17.5 |
11 |
|
BF30 |
30 |
32 |
128 |
89 |
64 |
51 |
76 |
78 |
33 |
102 |
11 |
14 |
20 |
13 |
|
BF35 |
35 |
32 |
140 |
96 |
70 |
52 |
88 |
79 |
35 |
114 |
11 |
14 |
20 |
13 |
|
BF40 |
40 |
37 |
160 |
110 |
80 |
60 |
100 |
90 |
37 |
130 |
14 |
18 |
26 |
17.5 |
trưng bày sản phẩm
Khuyến nghị sử dụng sản phẩm
Khuyến nghị sử dụng toàn diện cho giá đỡ vít bi BK/BF
Lựa chọn và tương thích IModel: Các loại đối sánh dựa trên đặc điểm ứng dụng
Đối với thiết bị không có rủi ro giãn nở nhiệt đáng kể (ví dụ: vận hành-tốc độ thấp, vít bi-hành trình ngắn hoặc môi trường-được kiểm soát nhiệt độ-thường thấy trong các máy công cụ chính xác trong xưởng-được kiểm soát khí hậu hoặc cơ chế cấp liệu hành trình-cố định) và nơi vít bi phải đồng thời chịu được lực dọc trục và hướng tâm, có thể chọn loại BK. Nếu tồn tại rủi ro giãn nở nhiệt (ví dụ: vận hành-tốc độ cao, vít hành trình dài-hoặc môi trường có biến động nhiệt độ đáng kể-thường thấy trong các bộ truyền động giàn của máy cắt laze hoặc thanh dẫn hướng tuyến tính-hành trình dài) và vít chủ yếu chịu lực hướng tâm trong khi yêu cầu dịch chuyển trục linh hoạt để chống lại ứng suất nhiệt thì nên ưu tiên loại BF.
Thông số kỹ thuật lắp đặt: Phù hợp với đặc điểm cấu trúc để giảm thiểu rủi ro
Quy trình lắp đặt khác nhau tùy theo loại: Đối với loại BK, hãy siết chặt các bu lông đế để đảm bảo khóa cứng và ngăn chặn chuyển động dọc trục. Đồng thời hiệu chỉnh độ đồng trục bằng vít me để tránh ứng suất-gây ra lệch tâm. Đối với loại BF, hãy dành khoảng hở dọc trục để ngăn chặn các kết cấu nổi bị kẹt. Không lắp đặt bộ hạn chế trục hoặc các bộ phận buộc chặt vì điều này làm ảnh hưởng đến chức năng bù nhiệt.
Trọng tâm bảo trì: Bảo trì phù hợp với đặc điểm loại
Bảo trì hàng ngày yêu cầu phân biệt loại:
Đối với loại BK: Thường xuyên kiểm tra độ kín bu lông (rút ngắn khoảng thời gian trong điều kiện rung). Nếu độ chính xác định vị giảm, hãy kiểm tra độ phẳng của bề mặt lắp và thay thế nếu cần.
Đối với loại BF: Định kỳ thổi-làm sạch khe hở dọc trục (thực hiện chống rỉ sét trong môi trường ẩm ướt) và thường xuyên bôi trơn các bề mặt tiếp xúc nổi bằng mỡ để đảm bảo chuyển động dọc trục trơn tru.
Khuyến nghị sử dụng sản phẩm
Tại sao chọn Jiesheng
Dưới đây là những lý do bạn nên chọn Jiesheng khi mua Khối bi trục vít
Chính xác-Chuyên môn kết hợp
Chúng tôi đề xuất chính xác các khối hỗ trợ loại BK/BF phù hợp với tình huống thiết bị của bạn (ví dụ: tốc độ thấp/cao, hành trình ngắn/dài, môi trường chênh lệch nhiệt độ/nhiệt độ không đổi), loại bỏ rủi ro không khớp và đảm bảo phù hợp với yêu cầu thực tế.
Đảm bảo chất lượng đáng tin cậy
Từ nguyên liệu đến sản xuất, sản phẩm của chúng tôi đều được kiểm soát chất lượng nghiêm ngặt. Khả năng khóa cứng nhắc của các mẫu BK và khả năng bù nổi của các mẫu BF luôn đáp ứng các tiêu chuẩn, giảm-lỗi sau khi cài đặt và đảm bảo độ tin cậy-lâu dài.
Dịch vụ-chu kỳ đầy đủ để yên tâm
Chúng tôi cung cấp hướng dẫn lắp đặt (ví dụ: hiệu chỉnh độ đồng trục loại BK-, khuyến nghị về khoảng hở loại BF-) và theo dõi việc bảo trì định kỳ (ví dụ: kiểm tra bu lông, nhắc nhở bôi trơn) để đảm bảo ổ trục hoạt động hiệu quả trong suốt vòng đời của nó.
Khả năng tùy biến mạnh mẽ
Đối với các yêu cầu phi tiêu chuẩn (ví dụ: kích thước tùy chỉnh, điều kiện vận hành chuyên biệt), chúng tôi cung cấp các giải pháp hỗ trợ BK/BF phù hợp. Chúng tôi điều chỉnh cấu trúc, vật liệu hoặc thiết kế bảo vệ để đáp ứng nhu cầu thiết bị riêng biệt.
Chuyên môn kỹ thuật sâu sắc
Với nhiều năm kinh nghiệm về vòng bi hỗ trợ vít bi, chúng tôi hiểu rõ những thách thức-cụ thể của ngành (ví dụ: máy công cụ, tự động hóa, thiết bị y tế) và cung cấp các giải pháp BK/BF phù hợp cho các điều kiện đòi hỏi khắt khe (ví dụ: nhiệt độ cao, tải nặng).
Chuỗi cung ứng ổn định và giao hàng hiệu quả
Các mẫu BK/BF phổ biến được dự trữ để vận chuyển nhanh chóng các đơn đặt hàng tiêu chuẩn. Các đơn đặt hàng tùy chỉnh tuân theo quy trình sản xuất hợp lý để giảm thiểu thời gian thực hiện, ngăn chặn sự chậm trễ trong sản xuất do hết hàng.
Tối ưu hóa toàn bộ chi phí vòng đời
Độ bền sản phẩm vượt trội giúp giảm tần suất thay thế và giảm chi phí tiêu hao. Hướng dẫn lựa chọn chuyên nghiệp và hỗ trợ bảo trì giảm thiểu hao mòn thiết bị do sử dụng không đúng cách, giúp bạn kiểm soát-chi phí hoạt động dài hạn.
Phản hồi sau bán hàng hiệu quả-
Đội ngũ hỗ trợ tận tâm cung cấp giải pháp trong vòng 24 giờ cho các vấn đề hỗ trợ BK/BF, giảm thiểu thời gian ngừng hoạt động của thiết bị.
