Thông tin sản phẩm

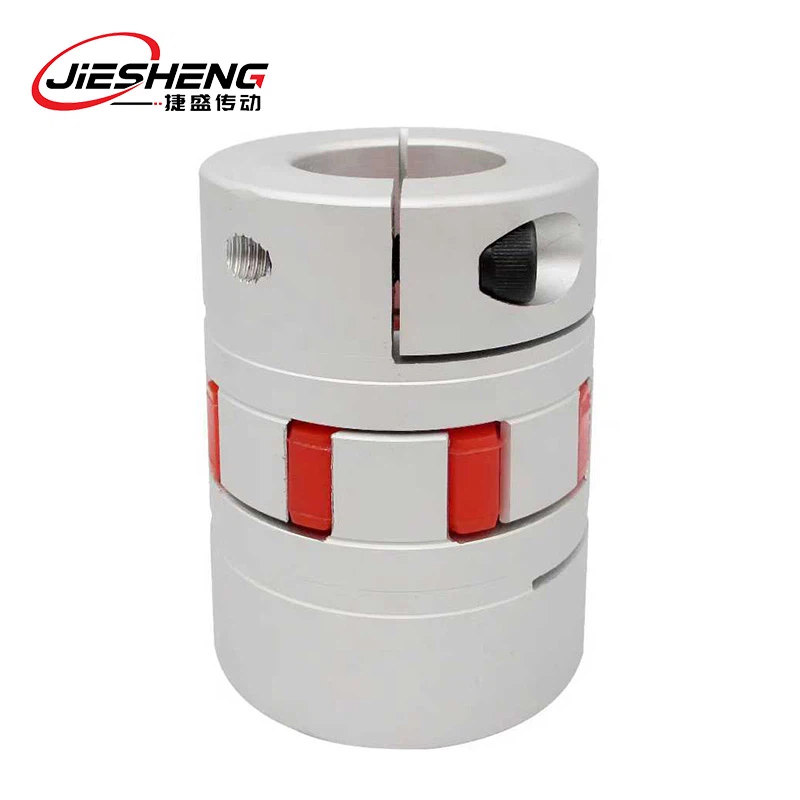

Khớp nối mận linh hoạt là một khớp nối linh hoạt được sử dụng để kết nối hai trục và công suất truyền. Nó bao gồm hai khớp nối nửa với răng lồi và các yếu tố linh hoạt hình mận làm từ polyurethane và các vật liệu khác. Khi hoạt động, trục hoạt động điều khiển trục điều khiển qua răng cam của một nửa khớp nối và phần tử đàn hồi điều khiển trục điều khiển, và phần tử bù độ dịch chuyển giữa các trục bằng biến dạng đàn hồi, và đệm và làm giảm độ rung. Truyền mô-men xoắn của nó mạnh mẽ, chống mài mòn, tuổi thọ dài, cấu trúc đơn giản, lắp đặt và bảo trì dễ dàng, được sử dụng rộng rãi trong sản xuất máy móc, luyện kim và các lĩnh vực khác, truyền tải điện và bảo vệ thiết bị đáng tin cậy.
Đặc trưng
Bồi thường dịch chuyển
Nó có thể thích nghi với sự dịch chuyển trục, xuyên tâm và góc giữa các trục, bù các lỗi cài đặt và duy trì truyền ổn định.
Độ rung và giảm nhiễu
Phần tử linh hoạt hấp thụ rung động và sốc, làm giảm nhiễu của thiết bị và cải thiện tính ổn định của hoạt động.
Mô -men xoắn mạnh mẽ
Những ưu điểm của cấu trúc và vật liệu làm cho nó có thể truyền mô -men xoắn lớn và có khả năng trong điều kiện làm việc tải cao.
Bền và chống mòn
Yếu tố đàn hồi và một nửa khớp nối được làm bằng vật liệu chống hao mòn, có tuổi thọ dài và giảm chi phí bảo trì.
Cấu trúc hợp lý
Thiết kế nhỏ gọn, cài đặt dễ dàng và tháo gỡ, tiết kiệm thời gian bảo trì.
Ổn định và đáng tin cậy
Quá trình nghiêm ngặt, chất lượng ổn định, có thể ở trong môi trường khắc nghiệt để vận hành liên tục.
Khả năng thích ứng rộng
Các vật liệu khác nhau và nửa khớp nối có thể được chọn theo điều kiện làm việc để đáp ứng các nhu cầu khác nhau.
Thông số đặc tả
|
Kích thước |
|||||||||
|
Người mẫu |
OD1QD2 |
OD |
L |
L1 |
L2 |
S |
L3 |
M |
Mô -men xoắn mô -men xoắn |
|
JL 8- C 14- □ □ O |
2 3 4 5 6 7 |
14 |
22 |
7 |
6 |
1.0 |
3.5 |
M2.5 |
1.0 |
|
JL 8- C 20- |
4 5 6 7 8 9 10 |
20 |
30 |
10 |
8 |
1.0 |
5.0 |
M3 |
1.3 |
|
JL 8- C 25- □ |
4 5 6 6.35 8 10 11 12 |
25 |
34 |
11 |
10 |
1.0 |
5.0 |
M4 |
1.5 |
|
JL 8- C 30- □ |
8 9.5 25 10 12 14 16 |
30 |
35 |
11 |
10 |
1.5 |
5.0 |
M4 |
1.7 |
|
JL 8- C40S- □ □ 口 □ |
14 16 18 19 20 22 24 |
40 |
55 |
19.5 |
12 |
2.0 |
10 |
M5 |
8 |
|
JL 8- C 40- 口 o |
14 16 18 19 20 22 24 |
40 |
66 |
25 |
12 |
2.0 |
10 |
M5 |
8 |
|
JL 8- C 55- |
14161924 25 28 |
55 |
78 |
30 |
14 |
2.0 |
10.5 |
M6 |
8 |
|
JL 8- C 65- □ |
19 20 24 28 30 35 38 |
65 |
90 |
35 |
15 |
2.5 |
11.5 |
M8 |
15 |
|
JL 8- C 80- 口 □ |
24 28 30 35 38 40 45 |
80 |
114 |
45 |
18 |
3.0 |
15.5 |
M8 |
15 |
|
JL 8- C 95- |
30 35 38 40 45 50 55 |
95 |
126 |
50 |
20 |
3.0 |
18.0 |
M10 |
25 |
|
JL 8- C 105- □ o |
35 40 45 50 55 60 |
105 |
140 |
56 |
21 |
3.5 |
21.0 |
M12 |
35 |
|
JL 8- C 120- □ |
40 45 50 55 60 65 |
120 |
160 |
65.5 |
22 |
3.5 |
26 |
M12 |
35 |
|
JL 8- C 125- □ |
45 50 55 65 70 |
135 |
185 |
76 |
26 |
3.5 |
33 |
M12 |
35 |
Hiển thị sản phẩm
Nền tảng của công ty
Truyền Jie Sheng tập trung vào sản xuất tự động hóa và kiểm tra chất lượng nghiêm ngặt trong nhiều quy trình. Lựa chọn vật liệu tuyệt vời, xử lý chính xác, độ chính xác đồng tâm cao, truyền năng lượng chính xác. Các bộ phận đàn hồi và kim loại có chất lượng cao, với khả năng chống mài mòn và độ bền tuyệt vời trong điều kiện làm việc phức tạp. Mang mô -men xoắn cao, hoạt động ổn định, thiết kế đàn hồi độc đáo làm giảm hiệu quả rung và nhiễu. Thích hợp cho các dây chuyền sản xuất tự động và các công cụ máy chính xác, luôn ổn định và đáng tin cậy trong hoạt động cường độ cao, thời gian dài, mong muốn được làm việc cùng nhau.
